底图密集柜

底图密集柜

产品详情

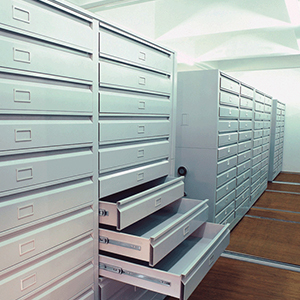

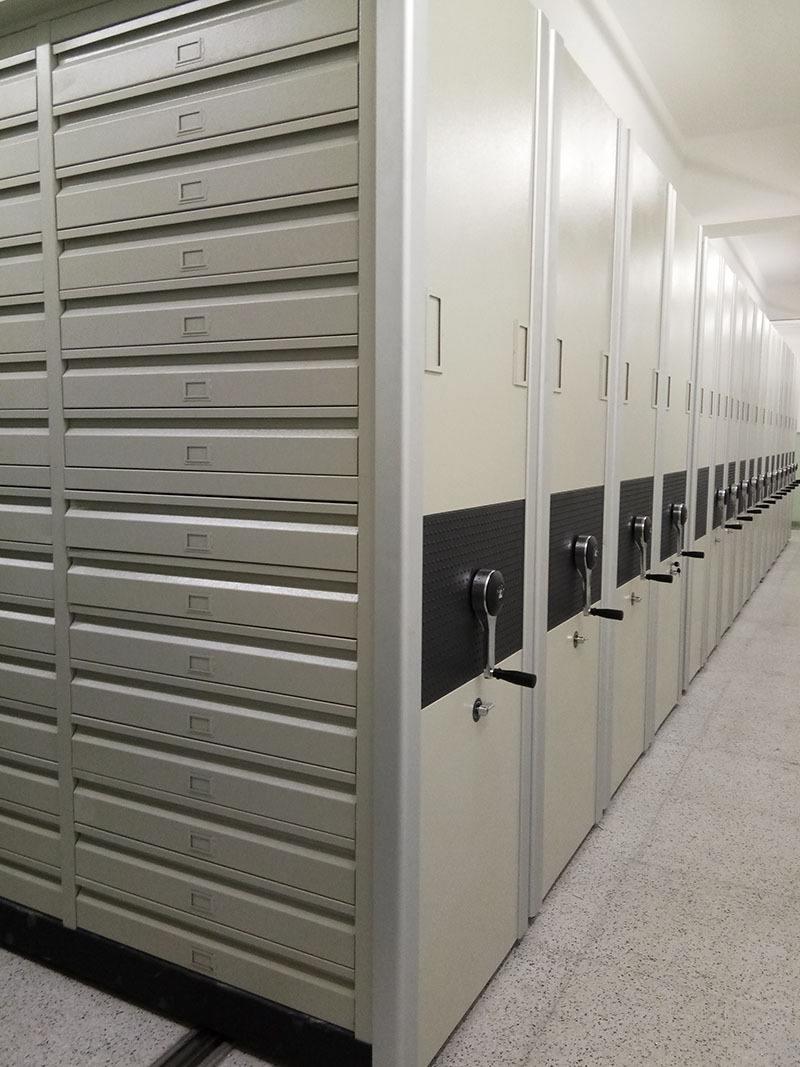

底图密集柜又称作为图纸密集柜:它是在档案密集柜的原理基础上对图纸存放装具的一种开发;实现了对图纸的保密封存、集中管理、防火、防潮、防鼠、防盗的保障。这种产品采用设有特别导轨的滚轮式结构抽屉式结构,实现对图纸的平整存放,不会对图纸造成损坏。按图纸的标准一般只对0号底图与1号底图进行抽屉式结构制作,即一般分为0号底图柜与1号底图柜。

  由底盘、道轨、立柱、、滚轮、抽屉、后背板、顶板、防尘减震密封装置、传动装置等组成一个移动列,然后再由道轨使N个移动列组成一个方阵。每列移动列架体均装有制动装置,设在侧面板中,开闭方便,安全系数大。各移动列之间装有密封条,顶部装有防尘板,合拢后无间隙,做到防尘、防鼠、防潮、防火的要求。档案密集柜的所有零部件均选用上海宝钢产优质冷轧钢板经剪板、下料、冲床冲孔、冲角、折弯、电焊成型、表面磷化处理、高压静电喷塑。其中挂板、底盘档、门板等零件则采用大型模具在200T油压机上一次冲压成型,精度高、互换性好。底座中的承重关键零件轴承档是采用专用模具在油压机上一次冲压成型。为增大承重能力,轴承档制成带双耳边方正U型。

轴与连接钢管及铁轮的连接方式采用圆柱销加工口的连接方式。钢管为无缝钢管,管壁厚度3mm避免采用弹簧销连接,避免弹簧变形失效,失去弹力,导致弹簧容易脱落,造成轴管或轴轮分离,极易出现传动系统故障。 操作时当人进入相邻二架体前,必须先用自锁柄锁定二 架体,以防架体意外移动而挤伤工作人员。
